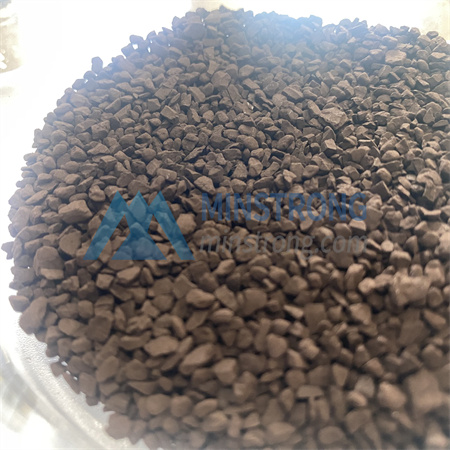

不活性化されたhopcalite触媒を交換するために急いではいけません! この単純な方法は92% の効率を回復します。 ホプカライト触媒 (酸化マンガン銅) は、手頃な価格と室温でのCOの高い触媒効率により、鉱山レスキュー、防毒マスク、および空気浄化に広く使用されています。 しかしながら、触媒は、使用中の「中毒」のためにしばしば急速に失活する。 直接交換はコストがかかるだけでなく、機器のダウンタイムを引き起こします。 それで、不活性化されたホグガラト触媒を「生き返らせる」ための簡単で効果的な方法はありますか?

私は... なぜ触媒は「死ぬ」のですか? 3つのタイプの非アクティブ化を理解する

ホプカライト触媒の失活は自然死ではありません; ほとんどの場合、それは可逆的中毒です:

水分中毒 (最も一般的): 高湿度環境では、水分子が活性部位を占め、特定の表面積が減少します。 データによると、湿度50% で1年間使用した後、比表面積は200 m ²/gから120 m ²/gに低下し、効率は95% から70% に低下します。

炭酸塩/炭素堆積物: COは、活性表面で不均化反応を起こし、細孔を詰まらせる炭素または炭酸塩コーティングを形成します。

熱焼結 (不可逆): 動作温度が500 ℃ を超えると、アモルファス構造が結晶状態に変化し (たとえば、CuM ₂O ₄ スピネル) 、永続的な失活が発生します。

II。 最も簡単な解決策: 暖房再生

水中毒と表面沈着によって引き起こされる不活性化のために、加熱再生は最も簡単で最も効果的な方法として認識されています。 原理は、温度を適切に上昇させ、活性部位を回復させることにより、吸着した水分子と炭酸塩を脱着することです。

主な操作パラメータ:

水中毒シナリオ: 不活性化触媒を100〜130 ℃ の環境に置き、4〜10分間加熱します。 たとえば、鉱山でのCO浄化の場合、元の失敗したサンプルの効率はわずか65% でした。 120 ℃ で8分間加熱した後、効率は92% に回復し、数万元の交換費用を直接回避しました。

深刻な炭素の蓄積の場合: 温度を150〜200 ℃ に上げることができ、加熱時間を適切に延長します。

III。 重要なリマインダー: すべての非アクティブ化を「復活」させることはできません

触媒が高硫黄環境にさらされたり、高温 (>500 ℃) の条件に長期間さらされたりすると、その構造は不可逆的な焼結を受けます。 この場合、熱再生は効果がなく、交換が必要です。 したがって、失活の原因を正確に特定することは、再生ソリューションを選択するための前提条件です。

湿度が高く、触媒の交換が頻繁なシナリオでは、120 ℃ での定期的な高温再生により、触媒の寿命が1〜2倍になり、年間の全体的な運用および保守コストが30% 以上削減されます。 ホガラット剤の効率低下の問題に直面している場合は、最初に熱再生を試してみてください。この方法を習得することは、浄化システムに「低コストの保険」を提供することと同じです。

著者: kaka

日付: 2026/3/26
